玻璃瓶学会说是非：二极管搭与/或、三极管搭非、五极管整形——几只瓶子当上「判断官」

前一篇里，两只玻璃瓶背靠背学会了记忆——一亮一灭锁死，能记住 1 位，十只围一圈还能数出 0~9。

可光会"存"还不算会"算"。一台真正会算数的机器，得先学会判断：这一步该加还是该减？这个数是对还是错？这条指令要不要执行？

这些判断，拆到底都是同一个动作——分辨"是"还是"非"。

这一集，几只玻璃瓶凑一起，要学会当一回"判断官"。

▶ 看视频讲解（视频号） —— 点这里打开视频号视频

玻璃瓶学会说是非

这是「系列 2 · 数字电路基石」的篇二（判断）：从"会记忆"跨到"会判断"的一跳。逻辑比记忆更普适——一切数字电路的起点，就是这几扇门。

一、先定暗号：电压高就是"是"，电压低就是"非"

数字电路的判断不认字，只认电压：

电压高（正）= 1 =「是」
电压低（接近 0）= 0 =「非」

这套约定叫正逻辑，后面所有"是 / 非"都建立在它上面。可以这样想：瓶里的电子流要么挤得满满（=1），要么空荡荡（=0），没有第三种。所谓判断，就是在两者之间二选一。

二、二极管说"与"：全高，才出高

想象两条单行道并排摆着，一辆车从 A 道来、一辆从 B 道来——两辆都到，才算"通"。这就是与门（AND）。

摆法很简单，家底只要两只二极管、一个电阻：

两只二极管阴极各接一路输入 A、B；
阳极并在一起，就是输出 F；
这个阳极公共点再经一个上拉电阻吊到正高压 Vcc。

判断怎么落地：

任一路输入给低（0） → 那只二极管正偏导通，把公共点的电往外抽 → F 被钳低（约 0.7V）→ 输出 0；
A、B 全是高（1） → 两只管都截止、谁也不抽 → 公共点被电阻拉到 Vcc → 输出 1。

口诀：全 1 才出 1（F = A·B）。 这正是本篇配套 3D 展项里那只"判断官"——两只玻璃瓶加一个电阻，就搭出了最基础的"与"。

还记得篇一那只瓶子的"单向通行"吗？在这里它就当逻辑隔离阀：导通时把公共点拽向自己那一路的电平，截止时又绝不倒灌。ENIAC 里整整约 7200 只晶体二极管，干的就是这类与 / 或判断。

三、二极管说"或"：有一条通，就出高

同样两条单行道，这次改成并联：只要有一条道通，就算"通"——这就是或门（OR）。

从与门变或门不是小改动，而是把方向整个翻过来：

两只二极管阳极各接输入 A、B；
阴极并在一起作为输出 F；
阴极公共点经一个下拉电阻接地。

判断过程：

任一路输入给高（1） → 那只管导通，把公共点往上顶 → F 为高（约 Vcc−0.7V）→ 输出 1；
A、B 全低（0） → 两只管都截止 → 公共点被下拉电阻拉向地 → F 为低 → 输出 0。

口诀：有 1 就出 1（F = A+B）。

一句话：与门像串联（都通才通），或门像并联（一通即通）。翻转阳极 / 阴极方向 + 把电阻从 Vcc 换到地，与门就变成或门——全凭二极管那一手单向通行。

四、三极管说"非"：爱唱反调的小机灵鬼

二极管能搭与、搭或，却搭不出"非门"——它只会决定"通不通"，没办法"高进低出"。这事儿得请三极管上场。

摆法：一只三极管，栅极进、板极出，板极经一个负载电阻接 B+。

输入高（1） → 三极管导通，电流涌过负载电阻、在电阻上压掉一大截 → 板极被拉低 → 输出 0；
输入低（0） → 三极管截止，没有电流、不压降 → 板极弹回 B+ → 输出 1。

口诀：你进高我出低，你进低我出高（F = Ā）。 这就是反相器（Inverter）。

看到没？"板极电阻把通断翻译成高低"这一招，和篇一触发器里那个不起眼的配角电阻是同一个道理——又是那个电阻，把电流的通断变成了电压的高低。

五、为什么非三极管不可：分工从电子管用到芯片

纯二极管门只能与、或，搭不出非，还有个毛病——信号会衰减：每过一级损失一点，传几级就糊了。

所以必须请三极管（有源器件）：它既能唱反调做反相器，又能顺手把衰减的电平"顶"回标准的 0 / 1（这叫信号恢复）。这就是著名的 DTL（二极管-晶体管逻辑） 的核心思想：

二极管负责"与 / 或"；
三极管负责"非 + 放大"。

这套分工从电子管时代一路沿用到集成电路——今天的 TTL（晶体管-晶体管逻辑），直接祖先就是 DTL。

六、五极管整形：把钝刀子切成方波（重头戏）

逻辑脉冲每传过一级、跑过一段电缆，都会变钝、带上毛刺——像一把钝刀，0 和 1 都快分不清了。满架子的管子要都能稳定说话，就得有人把它们一根根削回陡峭的方波。

干这活的是高增益五极管（如 6SJ7），经典电路叫施密特触发器（1934 年，Otto Schmitt 用电子管发明）。

它的绝活是迟滞——不像普通比较器"过线就翻"，它设两个阈值：

上阈：输入得升到这里，输出才翻成"1"；
下阈：输入得降到这里，输出才翻回"0"；
两个阈值之间夹着一段"死区"：毛刺落进死区，直接被"吃掉"，不会让输出乱抖。

回授是迟滞的物理根源：输出会反哺一点回输入——输出"1"时把输入抬高一点，输出"0"时把输入压低一点，于是阈值跟着状态移动，两个阈值被拉开成一段迟滞。

效果就是：不管输入波形多钝多毛刺，输出永远是一根干干净净的方波。ENIAC 那种"满架子逻辑管"能稳定工作，施密特整形是幕后功臣。

史实锚点：ENIAC 里的 6L7 / 6SJ7 / 6AC7 等高增益管，很大一部分就在干整形这活儿（属通识范畴，本文按原理示意讲，不虚构具体电路）。

七、ENIAC 旁证：判断官 + 记忆官 = 每秒约 5000 次加减

把这套门电路装进机器，就是 ENIAC 的逻辑层：

元件	型号 / 数量	干的活
晶体二极管	约 7200 只	与 / 或逻辑矩阵（组合判断）
6L7 / 6SJ7 / 6SA7 / 6AC7	三极 / 五极 / 变频管	逻辑门（与 / 或 / 非）+ 脉冲整形
6L6 / 6V6	束射四极管	线路驱动器（把判断结果推过机架间电缆）
6SN7（来自篇一《记数》）	双三极管	累加器触发器（数脉冲）

记忆 + 逻辑合体（正好呼应篇一）：

6SN7 累加器（篇一）数着脉冲；
二极管矩阵 + 6L7 系（本篇）判断"加还是减、进不进位"；
6L6 / 6V6（下一篇预告）把结果一站站传走。

ENIAC 每秒约 5000 次加减，就是这么来的。

八、一张表收尾：从三扇门到 CPU

层级	用了什么	能干什么
二极管与门	2 只二极管 + 上拉电阻	全 1 出 1
二极管或门	2 只二极管 + 下拉电阻	有 1 出 1
三极管非门	1 只三极管 + 负载电阻	你进我反着出 + 信号恢复
施密特整形	1 只五极管 + 迟滞回授	把钝刀子切成方波
与 / 或 / 非 → 加法器 → ALU → CPU	……	一台会算数的机器

递进主线：二极管搭与 / 或 → 三极管搭非 + 放大 → 五极管整形 → 三扇门凑齐 → 与或非拼成加法器 → 运算器（ALU）→ CPU。

延伸：看视频 + 点真零件

看视频：《玻璃瓶学会说是非》 · 视频号

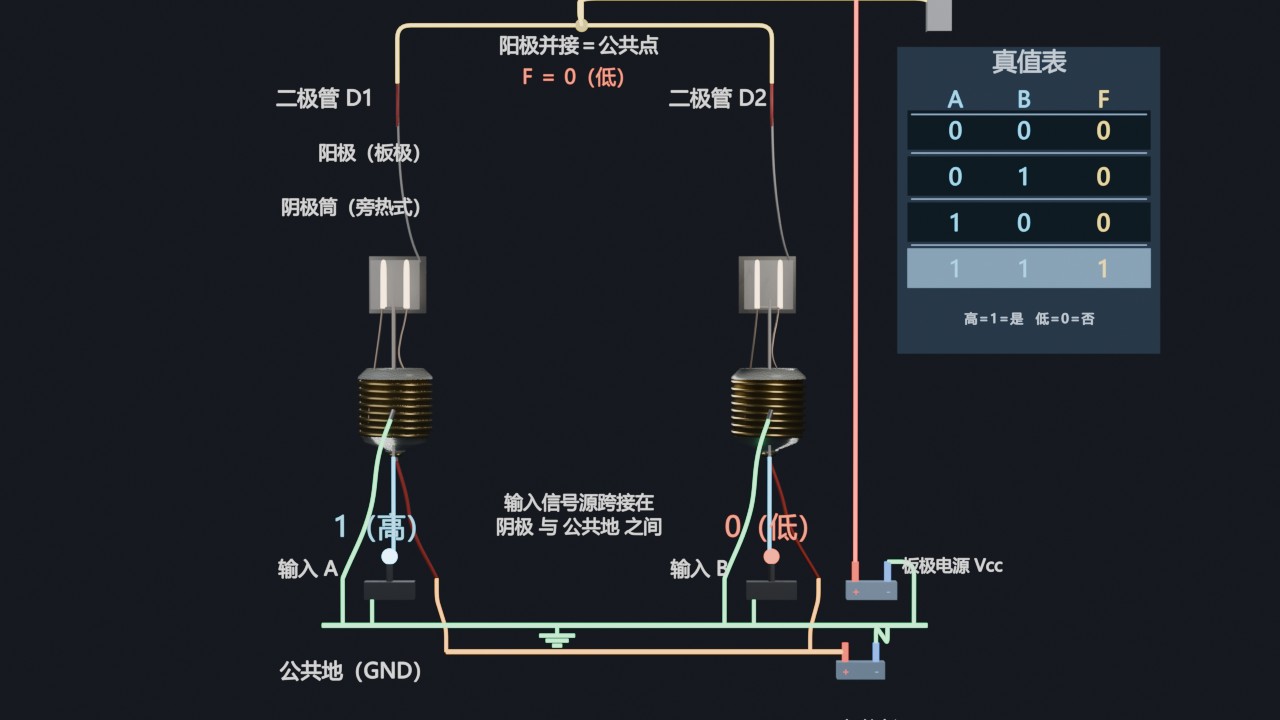

点真零件 · 二极管与门：本站 3D 展项「玻璃瓶学会说是非」把上拉式二极管与门单独放大——两只玻璃瓶（阴极各接一路输入、阳极并成输出）、上拉电阻、Vcc、灯丝回路、公共地、真值表，点每个部件都能看讲解。打开 3D 交互
回看篇一 · 记忆：想先弄懂"板极电阻把通断变成高低"和"两只管锁 1 位"，读《两只玻璃瓶学会记数》。上一篇

一只瓶子会放大，几只瓶子会判断。
二极管管"与 / 或"，三极管管"非 + 放大"，五极管管整形——三扇门凑齐，逻辑门的地基就打好了。

判断官有了，记忆官有了，就差把话一站站传下去的"传令兵"了。（→ 下一篇：《玻璃瓶学会传话》）

（再往后：把这几只玻璃瓶换成硅片里的晶体管，就是今天 CPU 的内核。）
