两片金箔改写历史：1947 年 12 月，贝尔实验室做出了第一只晶体管

前面几集里，放大器一直住在玻璃壳里：抽真空、烧灯丝、让电子在真空中飞。它又大、又费电、还怕摔。贝尔实验室想给电话交换系统里的真空管找个更小、更省电的替身——这一找，找了十一年。

1947 年 12 月，答案出来了：一片锗、一条金箔、一个塑料楔，外加一根弹簧。没有真空，没有灯丝，也没有玻璃壳。

▶ 看视频讲解（视频号）——《两片金箔改写历史》

这是「系列 1 · 电子管与晶体管」的第 06 集：晶体管线第一集。本文只讲原理，把片子里那条「七环链」一次串完。

一、先把东西摆出来

桌上只有这几件东西：

部件	是什么
锗片	体内 n 型锗，表面经过处理，形成一层极薄的 p 型层（空穴富集）
金属底座	锗片背面与它欧姆接触——这块底座就是基极
三角形塑料楔	绝缘的小楔子，用来把两片金箔隔开
金箔	一条金箔绕着楔边包住，再沿楔尖一刀切成两片
压簧	一根弹簧，顶住整个楔子连金箔，压紧在锗面上

⚠️ 不是「两根金丝」：原型是同一片金箔被一刀切出来的两个点，量词跟着材料走——丝论根，箔论片。1948 年记者会上展示的版本才换成两根细金丝；这是事实上的区别，不是误称。

二、七环链：它到底是怎么放大的

第 1 环：两个点必须极近，但不能碰

两片金箔之间隔着一条缝。这条缝的宽度，厂里的说法是「一张纸」——近到从这边塞进去的电荷能被那边收到，又远到不至于短路。

整个器件的成败，全在这条缝上。 后排数说约几十微米（0.05 mm 量级）；上屏我们就用「一张纸」这个比喻，不报精确微米数。

第 2 环：先是一整片，再一刀切两片

布拉顿的做法很手工：把一条金箔绕着三角形塑料楔包住，再用刀片沿楔尖，把金箔连同楔尖一起切出一道缝。

一刀下去，一片金箔变成两个电极——它们本来就是一体的，所以能贴得那么近，又天然被楔尖隔开。

第 3 环：压下去才通

金箔只是「靠近」锗面，还不通。得用一根弹簧（粗回形针弯的）顶住整个楔子连金箔，把这一套压紧在锗面上，两个点才算真正接触。

注意：是一根弹簧压整个楔子，不是每片金箔各一根压杆。压力靠螺钉调：压小了不接触，压大了压坏。

第 4 环：卡了十一年的地方——表面态

在 1947 年之前，很多人试过用外加电场去控制半导体里的电流，都失败了。巴丁算出了原因：

锗表面那层电子被钉住了，形成一层「表面态」，像一道屏障，挡住外加电场去调制体内的电流。

这就是「表面态那件事」（surface state job）——项目组的内部代号，也是十一年没做出来的症结。

第 5 环：既然电场进不去，那就直接塞电荷

巴丁和布拉顿换了个思路：不隔着表面用电场「遥控」，而是让发射极那个金点直接往表面层里注入空穴。

表面那层极薄的 p 型层，正好是空穴能跑的地方。空穴从这里出发，沿表面横向漂到另一个金点——距离就是那条「一张纸」宽的缝。

⚠️ 两种载流子别混：被钉住不动的是电子；在表面层里跑、完成放大的是空穴。

第 6 环：接走不等于放大，放大在电源补进来

收集极把跑过来的空穴接走——但这只是「接走」，还不是放大。

关键在下一步：空穴被接走，锗片里就空出了位置，电源往这个位置补电流。补进来的，比发射极塞进去的多得多。

一句话：塞进去的少，补进来的多——放大是电源补出来的，不是那两个金点「变」出来的。

第 7 环：阻力、倍数与接法

• 输入回路是低阻，输出回路是高阻：小的电压变化，控制大的电压变化；
• 共基极电流增益 α 约 2~3——不是几百倍，但已经大于 1；
• 换成共发射极接法，电流增益一般不超过 1，可它仍然能放大功率；
• 接法别讲反：三个端子是发射极、收集极、基极（底座）。共基极接法里，底座是两个回路的公共端，输入接在发射极，输出接在收集极。

一句话：电流从发射极进去，从收集极和底座两头出来；要取放大后的信号，取收集极那一头。

三、它真的放大了：那两天

• 1947 年 12 月 16 日（周二）下午：第一次测到放大；
• 12 月 23 日：向贝尔实验室的资深主管们做对内演示（官方文档把这天记为发明日）。

所以上屏我们说「1947 年 12 月」；需要精确时，就把这两天分开讲——别说「12 月 23 日发明」。

顺带说一句：肖克利是项目组长，没有参与 12 月那两次实验，但三人共享同一座诺奖——这是历史事实；至于「谁贡献更大」，那是评论，不是史实。

四、名字、公布，与一场「只当五六年主角」的交接

• 1948 年 5 月 28 日：实验室内部投票定名 transistor（由 transconductance / transfer 与 varistor 缩合而成）；具体是谁先提的，史料有两说，我们不点名。
• 1948 年 6 月：先向陆海空三军介绍，随后在纽约开记者会；7 月论文见刊。
• 1948 年 1 月 23 日：肖克利已经构思出结型晶体管——不靠表面，靠晶体体内的特性。
• 1950 年：肖克利做出实用的结型管；1951 年贝尔对外宣布，同年 10 月西电在 Allentown 开出第一条晶体管量产线。

点接触管自己的短板也很清楚：输出不一致（性能散、噪声大），制造公差难控——两片金箔的间距全靠手工切。

但它没有「很快消失」：

• 直到 1953 年表势垒管出现之前，点接触管是最快的晶体管（能工作在 VHF 低端）；
• 它对受潮的耐受，反而比早期的结型管更好；
• 它一直生产到约 1966 年，硅平面管成为主流之后才退场。

再往后：1954 年 1 月 26 日，第一只可用的硅晶体管做出来；1956 年，诺贝尔物理学奖授给肖克利、巴丁、布拉顿三人，表彰词是「对半导体的研究以及晶体管效应的发现」。

五、一张表收尾

时间	发生了什么
1925	利连费尔德申请场效应器件专利——构想很早，但没做出会放大的器件
1938	波尔与希尔施做出能放大的三电极固体器件（只能处理变化很慢的信号），但它不是晶体管
1947.12	贝尔实验室：点接触晶体管第一次测到放大、对内演示
1948.1	肖克利构思结型晶体管
1948.5–6	内部投票定名 transistor；对外公布
1950–1951	实用结型管做出；贝尔宣布；西电开出量产线
1953	表势垒管出现之前，点接触管是最快的晶体管
1954.1	第一只可用的硅晶体管
1956	诺贝尔物理学奖
约 1966	点接触管停产退场

改写历史的，是两片金箔之间那条缝。
真空管靠抽真空，它靠一片锗和一点压力。

六、看视频 + 点真零件

• 看视频：视频号《两片金箔改写历史》。

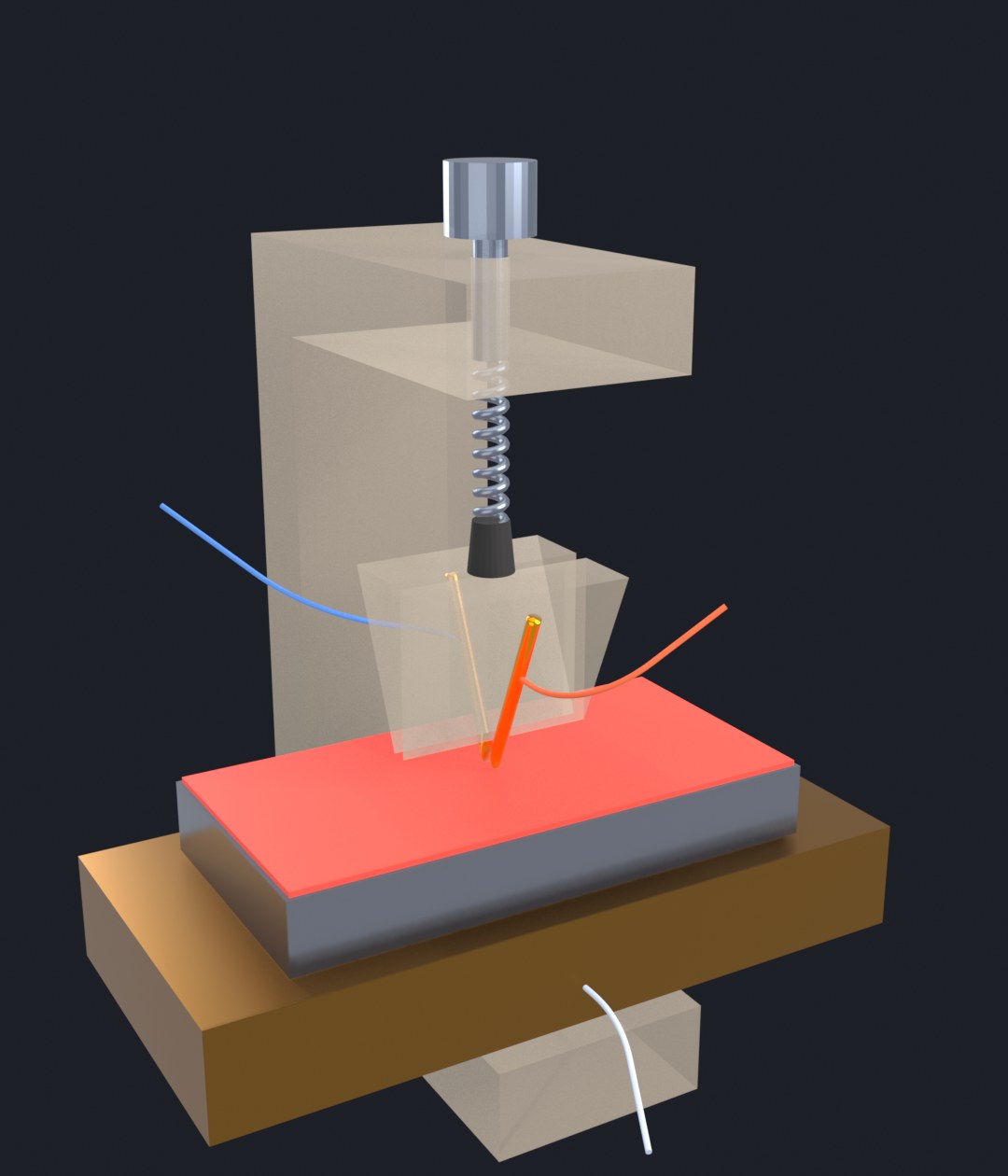

• 点真零件：本站 3D 展项「两片金箔改写历史」把整机拆成 13 个可点部件——锗片、表面 p 型层、两片金箔、塑料楔、压簧、调压螺钉、楔顶黑胶、反力框架、底座与三根引线，点一点就能看讲解，还能合上电源看电流走哪条路。打开 3D 交互
