玻璃瓶学会传话：线一长就变成电容，6L6 换的不是电压是力气——最早的 buffer / line driver
图文知识 · 数字电子电路
前一篇里，几只玻璃瓶学会了判断：二极管搭与 / 或、三极管搭非、五极管把钝掉的脉冲削回方波。
可判断做完，结果得送出去——送到隔壁那个门的输入端。在 1946 年那台机器里，这一送可能要走二十多米。
这一集，一只玻璃瓶学会当传令兵。它电压增益还不到 1，可它把话准时送到了。
▶ 看视频讲解（视频号） —— 点这里打开视频号视频
这是「系列 2 · 数字电路基石」的篇三（传话 · 完结）：篇一学会存、篇二学会算，这一篇学会把话送到。存 → 算 → 传，三部曲到此合龙。
一、先把场景摆好：结果得跑一趟
1946 年，头一台通用电子计算机 ENIAC 占了整整一间房，四十块面板。想让它算什么，得靠人挨个接线——线槽绕机器一整圈，二十多米。
篇二那只与门算出的结果，落在它的输出端子 F 上。这个结果要沿着这根长线，跑到隔壁另一个门的输入端去，才算数。
问题来了：跑得赢这一趟吗？
还真送不准。
二、这根线，其实是一只电容
看着是根普通导线，其实远没那么简单。
这种线单独包了一层屏蔽。屏蔽一包，就顺手添了一桩麻烦：芯线和屏蔽这两根导体，中间隔着绝缘介质——这就是电容的两块极板，中间夹一层绝缘。
换句话说：这根线本身就是一只电容，而且摊在二十多米上。手册惯例按长度报：每米约 100 pF，越长越大。
本站 3D 展项里那段剥开的电缆就是这件事：护套 / 屏蔽 / 介质 / 芯线 四层错开剥开，沿轴看端面是一圈同心环——真同轴电缆的截面，也是电容的截面。
三、麻烦在哪：想抬电压，先灌电流
电容会存电荷。要让线上的电压从 0 抬到高，得先把这份电荷灌进去：
- 抬得越快，要求的电流越大；
- 而上一级（篇二那只门）能给的电流很小——以 6SN7 这类小管的典型板流算，只有九毫安上下。
九毫安去喂一只二十多米的电容，水位只能慢慢爬。喂不饱。
注意这一篇的战场在供给端：电流够不够、力气大不大。至于把已经到达的脉冲削回陡边沿（判决端、整形），是上一篇五极管那件事，两篇别混。
四、坏的不是响，是准
线变钝了，最要命的不是信号听不见——高低最后还是到了。
坏的是它何时到达。
ENIAC 机器一步是五千分之一秒（200 µs）。边沿被这只大电容拖钝，越过判决点的时刻就发飘；迟到一点，整台机器的节拍就乱套。
坏的不是响，是准。
五、救场的是另一只玻璃瓶：6L6
谁来把话准时送到？派个传令兵来救场。
它是束射功率五层管 6L6——跟第 01 集那只放大信号的玻璃瓶是同一族，只是换了个岗位。拆开看：
| 层 | 正式名 | 画面里怎么说 | 管什么 |
|---|---|---|---|
| 1 | 灯丝 | 烧红的细丝 | 只发热，把电子逼出来 |
| 2 | 阴极 | 电子的源头 | 供给电子流 |
| 3 | 控制栅 | 中间的金色网 | 用电压管住流量 |
| 4 | 帘栅极 | 隔开输入和输出那张网 | 把输出与输入隔开（屏蔽栅–板回授） |
| 5 | 束射屏 | 两侧发黑的板 | 带负电，同性相斥把电子挤成整齐队形 |
| 6 | 板极 | 那块大黑板 | 做得大，供得出大电流、也扛得住热 |
关键就在最后一层：板极大。板极大，才供得出大电流；它的板极耗散能到 30 W，而篇二那些小管只有 2.5 W——差十几倍。这不是新原理，还是第 01 集那个「放大」，只是换个岗位用。
六、它换的不是电压，是力气
反直觉的地方在这儿：6L6 当缓冲器用，电压增益还不到 1。
它不把电压放大——它放大电流。小管九毫安，这只给到七十五毫安。
不是拧大声音，是把力气接上。
九毫安喂不动的那只大电容，换成七十五毫安去喂，水位几微秒就爬满，边沿重新陡起来。迟到变准点，靠的不是把信号「放大」，是把供给的力气接上。
七、接力与一驱多
有了力气，还剩一个约束：电容按长度累加，二十多米的线就是一大坨电容，一只大管也包不住整条。
解法朴素：
- 长段切短段——每段线短了，那段的电容就小，一只管喂得饱；
- 一站一站接力——每过一站，边沿被重新推回标准电平，力气接回来；
- 一管喊几处——一只输出可以同时驱动好几个接收点（扇出），每处都拿整份，不用互相分薄；
- 线短派弟弟——短线那一段不必动用 6L6，换小一号的 6V6，省着。

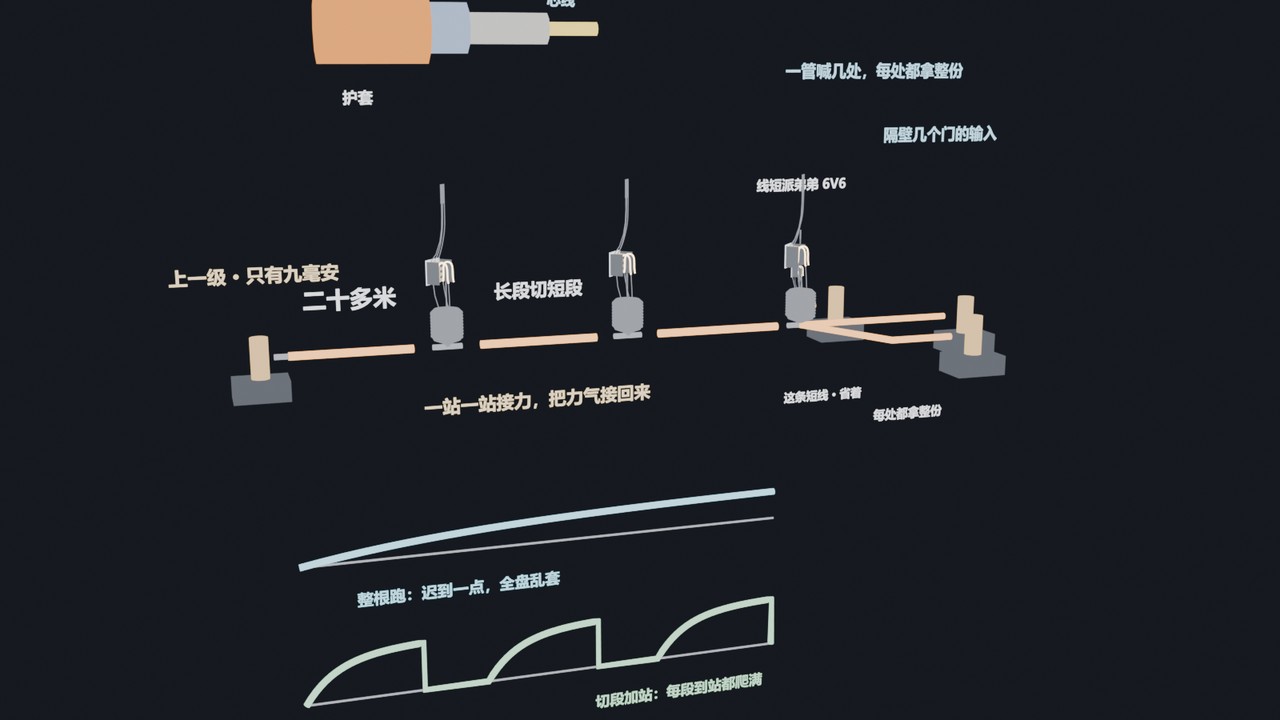

本站 3D 展项「玻璃瓶学会传话」就是把这套摆在一起：一根长线切三段、段间三只 6L6 接力站、末端分三叉一驱多、最短那叉站着 0.55 倍大小的 6V6。打开 3D 交互
八、这个岗位没消失，只是换了身板
玻璃瓶退了，岗位没退。今天每一块芯片里都还有一排叫 buffer / line driver（缓冲器 / 线路驱动器）的器件，专门干「把话准时送到、还带得动一路负载」这件事；74HC125 这类四路三态缓冲器至今在售。
从 1946 年的二十多米线槽，到今天芯片里的一排缓冲，中间隔了半导体革命，问题没变：容性负载要电流去喂，到达时刻要边沿来保。
九、三部曲合流：存、算、传
回头看这个系列三集，正好凑成一台机器的三样本领：
| 篇 | 本领 | 靠什么 | 落在哪 |
|---|---|---|---|
| 篇一《记数》 | 存 | 6SN7 交叉耦合触发器、十进环形计数器 | 累加器 |
| 篇二《说是非》 | 算 / 判断 | 二极管与或、三极管非、五极管整形 | 逻辑矩阵 |
| 篇三《传话》 | 传 | 功率管当缓冲 / 线路驱动 | 机架之间那一趟线 |
三样本领凑齐，机器就活了。ENIAC 整机 17,468 只电子管（约数，总数归整机：其中约七千只做记数，其余分担判断与传话——拆解行只作参考，不去坐实哪一类具体几只）。
口径注（本片哪些话是通识、哪些有出处）
- ENIAC 头衔：说「头一台通用电子计算机」，「电子」两字不丢；年份 1946。
- 别把 6L6 安到 ENIAC 头上：本片用 6L6 当「传令兵岗位」的写实主角；ENIAC 机架之间那趟线具体由哪只管子推，公开档案没有定论。这个岗位本身是确定的。
- 数字一律带「约」：线槽绕机约 21 米（一手原值 70 英尺）→ 旁白与本文说「二十多米」；整机 17,468 只、每秒约 5000 次加减都是整机总数。
- 30 W / 75 mA 是 6L6GC 家族代表值；1946 年装的 6L6-GT 约 19 W / 65 mA。本文讲这个岗位的原理，不断言当年那只管的规格。
- 不上屏的自估一律不提：边沿时间与延迟的比值、端接与阻抗匹配、传输线理论，都不在本篇范围内——本篇只讲到「线是一坨电容」为止。
- 旁白通篇不念「栅」字（配音会念成 zhà），画面标签与本文用正式名：帘栅极 / 束射屏 / 板极。
延伸：看视频 + 点真零件
- 看视频：《玻璃瓶学会传话》 · 视频号（3'45" 一镜到底 · 12 段）
- 点真零件 · 长线接力：本站 3D 展项把「二十多米长线 → 切段 → 一站站接力 → 一驱多」摆成一座能转着看的现场，点每段线、每只站、剥开的四层都有讲解。打开 3D 交互
- 回看篇二 · 判断：想知道「结果」是怎么被算出来的。上一篇
- 回看篇一 · 记忆：6SN7 怎么锁住 1 位、十只围一圈数 0~9。篇一
- 同一只管的上一集：6L6 作为束射四极管的结构本尊。束射四极管（6L6）3D 展项
一只瓶子会放大，几只瓶子会判断，一只瓶子把话送到。
电压增益不到 1，也能当主力——因为它换的是力气。存、算、传，玻璃瓶三部曲完结。
（再往后：把这些玻璃瓶换成硅片里的晶体管，岗位名字还叫 buffer / line driver。）
